2015年02月26日

エクセルで間取り図

間取り公開です。
手描きでもよかったんですが、エクセルで間取り図を描いてみました。

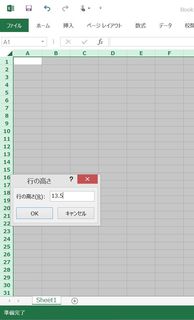

エクセルの標準設定ではセル(マス目)が間取り図の描画に適していないため、まずは行の高さと列の幅を変更します。

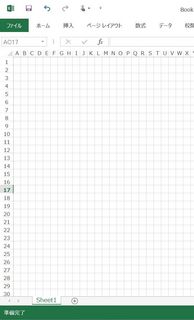

高さを13.5、幅を1.63に変えることでセルがほぼ正方形になります。





ひとマス=10cmとして、ざっくりとした間取り図を作ります。

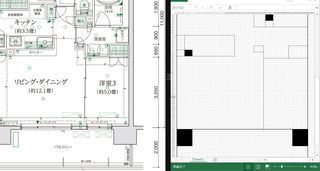

図面を隣に並べて、罫線でじゃんじゃん区画分けをしていきます。
柱や配管スペースはなんとなく黒く塗りつぶしてみました。


扉や設備その他は図形ツールで描画しました。
扉の数が多くて思ったより面倒だった。。。
収納を緑色で示しています。

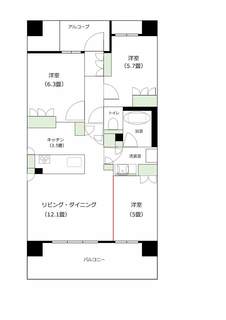

で、やりたかったのはこの赤線。このためにエクセルって面倒な性格ですね(笑)。
5畳の洋室は要らないから、赤線の壁をぶち抜いて広めのLDにするメニュープランを選択しました。
基本プランのままだとLDの方も正方形で使いづらそうです。

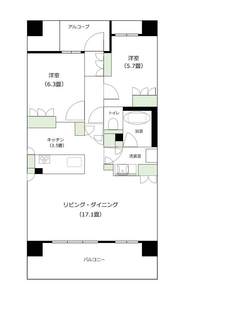

完成!
